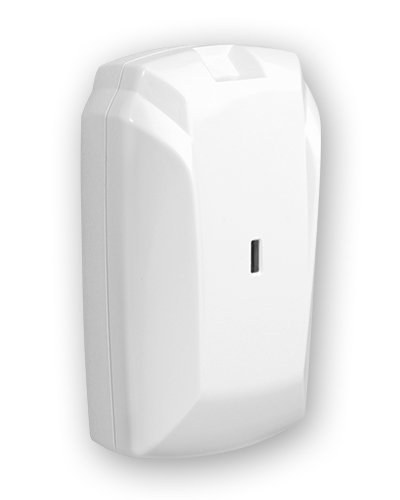

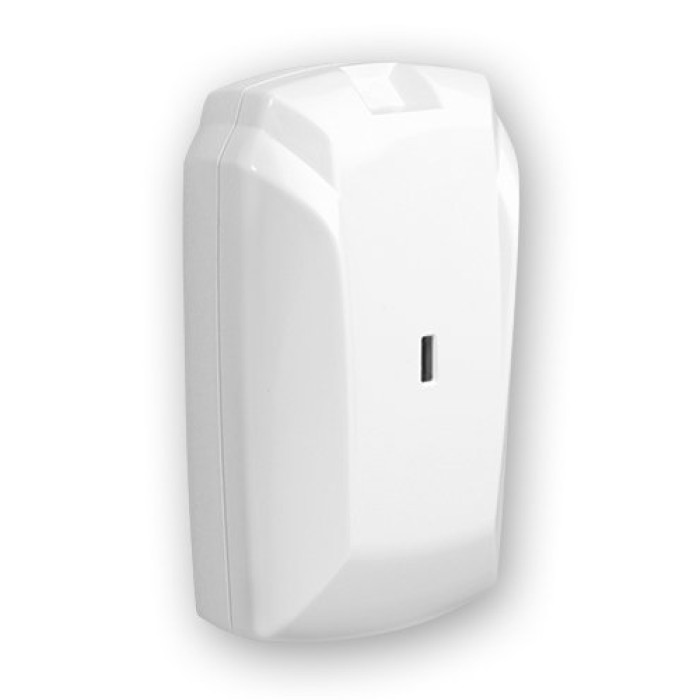

Описание Астра-8231. Блок реле радиоканальный. ТЕКО

Блок релейный радиоканальный для работы в составе системы Астра-РИ-М, f-раб. 433,42 МГц (лит.1) и 434,42 МГц (лит.3), работает только в модернизированном радиоканале (режиме 2), двухсторонний радиообмен, дальность связи 300 м; 1 реле с переключаемыми контактами, 1 ШС; U-коммут.250 В, I-коммут.5 А, U-пит.2.2…3 В (CR123A)/10…15 В (от внешнего РИП); IP30, t-раб.-30…+55°С, 101х63х32 мм

Назначение изделия

Предназначен для:
- управления внешними устройствами с помощью системного выхода типа Relay по командам от центрального ППКОП Астра серии Pro (Астра-8945 Pro, Астра-812 Pro, Астра-712 Pro), принимаемым по радиоканалу в радиосети системы Астра РИ-М (433 МГц);
- контроля входа Zone охранного или технологического типа с передачей состояний в центральный ППКОП

Особенности

- двусторонний радиообмен в радиоканале Астра-РИ-М (433 МГц);
- работа только в модернизированном радиоканале (режиме 2);
- трёхконтактное силовое реле 250 В, 5 А (с возможностью переключения не чаще 1 р/сек);
- вход Zone-GND для контроля сработки реле;
- регистрация в радиосети установкой элемента питания или лазерным пультом Астра-942;
- установка частотной литеры по радиоканалу при регистрации;
- литий-марганцево-оксидный элемент питания типоразмера CR123 напряжением 3,0 В емкостью до 1,5 А/ч, входит в комплект поставки;
- возможность подключения внешнего питания 12 В (от РИП);
- автоматическое переключение электропитания с ЭП на внешний источник при подключении последнего, при отключении – обратно на работу от ЭП;
- измерение и передача по радиоканалу значения остаточной емкости ЭП с отображением в журнале событий ППКОП при достижении значений 30, 20, 10 %;
- контроль вскрытия корпуса;
- не требуется получения разрешений на применение от органов государственной радиочастотной службы.

Параметры радиоканала:	- коммутируемый ток, А: 5
- протокол обмена: Астра-РИ-М (оптимизированный)	Напряжение питания, B:
- рабочая частота, МГц: 433…434	- от внешнего источника питания: 10…15
- дальность (в прямой видимости), м: 300	- от встроенного источника резервного питания: 3 (CR123A)
- количество рабочих частотных каналов: 2	Ток потребления, мА:
Параметры релейных выходов:	- максимальный: 48
- кол-во релейных выходов: 1	Степень защиты: IP30
- тип релейных выходов: НО/НЗ	Диапазон рабочих температур, °С: -30…+55
- коммутируемое напряжение, В: 250	Габаритные размеры. мм: 101х63х32
